Tjasker

1e te waterlating: zaterdag 10 november 2007                2e revisie:4 januari 2011

Een tjasker is een eenvoudig weide molentje, die in de "veen" weiden het water naar buiten brengt.

Een niveau verschil van 50 centimeter is het maximaal haalbaar.

Wil je het water hoger oppompen, dan heb je een echte molen nodig, zoals een wipwatermolen of een molengang.



Model Paaltjasker    Model Boktjasker    Model bandvang



Bandvang            Palrad        Vijzel        uitmalen        inmalen

Er zijn 2 type tjaskers, namelijk de paaltjasker en de boktjasker.



Paaltjaker tekening

Dit is een paal tjasker, waarbij de vijzelton uit een ringsloot het water omhoog pompt.

Paaltjasker van Peter SpierPaaltjasker schaal 1:80

Dit model in de schaal 1:80 is gebouwd door Peter Spier, op basis van de tekeningen op deze site.

naar boven

Om de molen te kunnen remmen zit er een zogenaamde bandvang op.

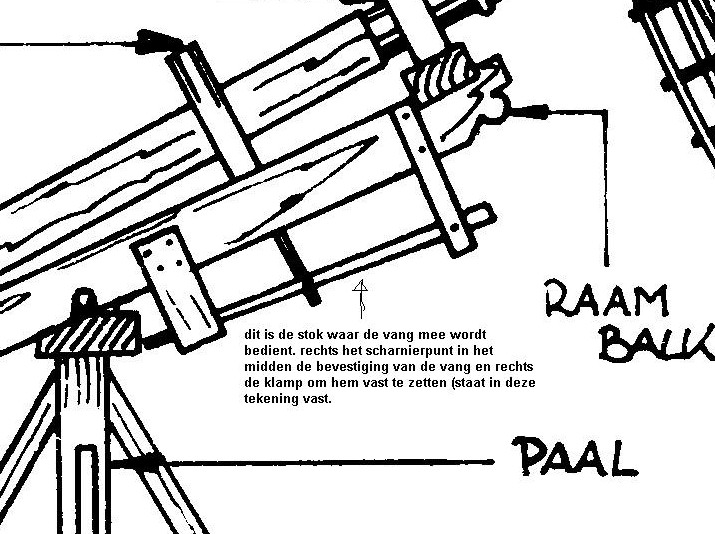

Paaltjasker detail vang

Om de molen in bedwang te kunnen houden zit er (1) een palrad om, om te voorkomen dat de molen verkeerd om gaat draaien en (2) zit er een bandvang om, om te molen te stoppen of aan te zetten.

Paaltjasker vang op model

Zo ziet het eruit op het model

naar boven

Tjasker palrad

naar boven

In de tekening staat de molen geremd.  Wil men de molen laten draaien, dan wordt de vangstok naar boven geplaatst.

tjasker bandvang

naar boven

Men kan deze molen zowel gebruiken om water uit te slaan. ( herfst en winter) of om water naar binnen te pompen (lente en zomer)

tjasker uitmalen

naar boven



Onderstaand de situatie als water naar binnen wordt gemaald

tjasker inmalen

naar boven



Boktjasker

Boktjasker tekening

Boktjasker van Peter SpierBoktjasker schaal 1:80

Deze boktjasker in de schaal 1:80 is gebouwd door Peter Spier op basis van tekeningen op deze site.

naar boven





Boktjasker uitmalen

naar boven

De bandvang is gelijk aan die van een paaltjasker, alleen wordt de vangstok anders bevestigd.



Boktjasker vang

naar boven

De vijzel in de ton is hetzelfde als hieronder afgebeeld.



schroef van Archimedes

Met dank aan Peter Spier, die beide typen in miniatuur inmiddels heeft gebouwd.

 Het lijkt allemaal heel eenvoudig, maar een modelbouwer wil altijd meer weten.
