Mijn allereerste model



1e tewaterlating december 2000                    laatste onderhoud: 25 december 2011

Nu extra informatie over de vishoeker



Mijn allereerste model was de sleepboot "Furie"  uit de televisie serie "Hollands Glorie".

De Avro en het vakblad "De modelbouwer" hadden een wedstrijd uitgeschreven
om iedereen in de gelegenheid te stellen om in verschillende vaardigheidsklassen mee te doen.
Vele honderden tekeningen zijn er in 1978 verkocht en ik denk,
dat op veel zolders nog onafgebouwde rompen van deze stoomsleper te vinden zijn.

FurieFurie model

 Zelf heb ik het zogenaamde waterlijn model gebouwd,
omdat ik nog geen enkele bouwervaring had.
De tekening is nog steeds te bestellen onder nummer 10.14.029
Onder aan deze pagina vind je een directe link naar de website
van de Nederlandse vereniging van modelbouwers met het complete tekening archief.
Het grootste probleem dat ik zelf bij de bouw ondervond was de sleeplier,
deze heb ik uiteindelijk geÔmiteerd, door een dop van een sherryfles
in dunne plakjes te zagen, zodat de gekartelde randjes de tandwielen vormden.
Dit soort zaken zijn dan ook de uitdaging bij elk model dat je begint.
Altijd loop je tegen iets onverwachts aan, maar door experimenteren kom je tot een oplossing.

Zo wordt deze hobby niet alleen een uitdaging voor je handen, maar ook een uitdaging voor je creativiteit.


  Naar boven




Engelse douane kotter , wat groot uit gevallen

De tekeningen van deze Engelse douane Kotter komen bij Authentic Shipmodels vandaan.
Deze snelle zeiler maakte jacht op smokkelschepen en werd ook gebruikt als adviesjacht door de Britse marine.
Ook Nederland kende dit soort kotters en er is een fraaie tekening te koop bij de Nederlandse Vereniging voor Modelbouwers. Mijn bouwervaring ging indertijd niet verder dan de bouwdoos van de "Arnemuider hoogaars" en de sleepboot "Furie"
Om niet zo te hoeven "priegelen" en omdat ik ook alles beweegbaar wilde maken, koos ik de schaal van 1 : 25

Revenue CutterDouane Kotter
Ik ben 5 jaar bezig geweest dit model te bouwen en alles werkt ook echt zoals op het origineel.
In die zelfde tijd ben ik boeken gaan kopen over modelbouw en monografieŽn van schepen.

Ook in de bibliotheek zijn heel aardige verzamelwerken te lenen en al bladerend kun je je kennis heel snel opbouwen.    Toen ik aan dit schip begon was er nog geen internet.
Met ruim 200 boeken over schepen en scheepsbouw heb ik inmiddels een aardige bibliotheek en kan veel opzoeken.
Zoals je op de foto's kunt zien is het geen model geworden, dat je makkelijk in je huiskamer zet.
Gelukkig zijn er mensen die meer ruimte hebben en zo is het model in Egmond aan Zee beland.
De bewoners zijn inmiddels verhuisd, maar ik weet zeker dat in hun nieuwe huis de "Speedy" weer een prominente plaats inneemt.

Naar boven


Zeeschouw

Werken vanaf een echte werf tekening geeft een bijzondere uitdaging.
Deze zeeschouw is circa 11 meter lang en door mijn broer in het echt gebouwd.
Tegen de tijd dat ik mijn model klaar had en ik bij het origineel ging kijken
bleek dat de werkelijkheid anders was, omdat op een aantal punten mijn broer
naar eigen inzicht en ervaring de opbouw en inrichting had aangepast.

Zeeschouw Jonge Jan

Zeeschouw dek aanzicht



De Jonge Jan II boven aanzicht

Zeeschouw boegspriet

Zeeschouw kajuit



De Jonge Jan II zij aanzicht

Zeeschouw zeilplan

Zeeschouw stuurkuip

 Zeeschouw zeilplan

De Jonge Jan II

 Naar boven


De DORY

Een dory is een eenvoudig roeibootje dat gebruikt werd door de kabeljauw vissers op de zo genaamde Grand Banks bij Canada.
Zij visten met  handlijnen op haddock/ kalbeljouw; dus elke keer aas aan de haak en laten zakken.
Als ze beet hadden was het hijsen geblazen en hopen dat de ze de vis binnenboord kregen.
Mist, regen of storm.... in het seizoen werd er gevist en gingen zij niet eerder naar huis, dan als hun ruimen vol waren.
Meer weten................ Lees dan het boek " Captains courageous " van Rudayard Kiplin.
Het model is nog geen 20 centimeter lang en ca 3,5 centimeter hoog.
Er zijn 2 roeiriemen en 1 stuurriem aanwezig.

Grand Bank Dory
Op de foto kun je het niet zien, maar ook het hoosvat, knuppel en lijnenkuipen zijn aanwezig.

Ik wens de bezitter net zoveel plezier, als ik heb gehad om het te bouwen.

Jaren later heb ik nog 2 keer het model gebouwd, als cadeau voor mijn collega's.

Veel geleerd van de bouw van het eerste model, maar ook de opvolgers hadden hun eigen uitdaging.

Dit artikel is verschenen in De Modelbouwer nummer 4 van 2010

Naar boven




  De Visch hoeker

Een hoeker is zowel een zeilend visserschip als een handelsschip.
Mijn model is uitgerust met een bun, zodat levende vis kon worden aangeland.
De tekening van dit half model komt uit de tekeningmap die hoort bij het boek " Handleiding tot den Burgelijken scheepsbouw" geschreven door F.N. van Loon in 1837 en uitgegeven in 1838.

  Hoeker

Er staan prachtige modellen van deze schepen in het Maritieme Museum te Amsterdam en Rotterdam.
Ook het schepenmuseum in Sneek besteedt veel aandacht aan van Loon.    Van Loon heeft geprobeerd om de bouwers van binnenschepen te inspireren om eerst een tekening te maken en daar de nodige berekeningen op los te laten, zodat vooraf het laadvermogen en de gewenste snelheid (bezeildheid) kon worden vast gesteld, in plaats van na de bouw. Hiermee konden fouten voorkomen worden, zoals instabiliteit of te weinig laadvermogen.          Eeltje Holtrop van der Zee is een van zijn volgelingen geworden en heeft ook daadwerkelijk een aantal voortreffelijke boeiers gebouwd.

Meer informatie over hoekers

 Naar boven


De Eastport pinky

Een Eastport pinky is een Amerikaans vissersschip dat in de vorige eeuw veelvuldig voor kwam aan de oostkust.
Door zijn spitse bouw, zowel van voren als naar achteren, was het een weerbaar schip op de Atlantische oceaan.

Ik zelf heb dit als een half model gebouwd en het heeft jaren lang in de huiskamer gehangen.
Eerst met blauwe wolken en de zee als achtergrond, maar naar mate het interieur veranderde werd ook de achtergrond aangepast.
De laatste keer was het geloof ik licht groen, voordat iemand er enthousiast mee is weg gegaan.

Lees het artikel in de modelbouwer over dit model

East Port Pinky

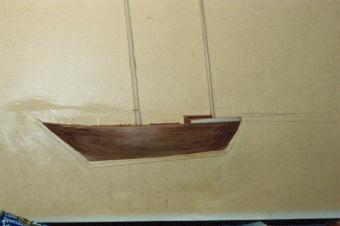

East port Pinky in aanbouw

East Port Pinky halfmodel

In aanbouw

in de originele kleuren

EaspPort Pinky

Eastport Pinky halfmodel klaar

Klaar, maar met een andere achtergrond

Schuin van achteren gezien


  Naar boven

SWIFT

De tekening van de Swift komt uit het boek "The Search for Speed under sail" geschreven door Howard I Chapelle.
Deze brik werd in 1778 aangekocht door de Engelse Navy en door hen opgemeten.
Brik


Door haar slanke vorm moet het een snelle zeiler geweest zijn.    Zoals je op de foto kunt zien is het model nog niet afgebouwd.    Met name de tuigage geeft veel problemen, omdat het ragfijn is en je dus telkens het risico loopt iets kapot te trekken.    Zoals altijd in de modelbouw is het een kwestie van inspiratie en geduld.

Naar boven




De  Kano's

Ik heb ook een model kano ontworpen en op tekening gezet.
Wil je er meer over weten,lees dan  het artikel in de modelbouwer nummer 1 van Januari 1999


Kano

Naar boven


Optimist

Een Optimist is een jeugd zeilboot, die gemakkelijk door een handige "doe het zelver" te bouwen is.
Het heeft een platte bodem met een steekzwaard.
De afmetingen zijn ongeveer 2,3 meter lang en 1,2 meter breed.
Tegenwoordig worden ze van plastic gebouwd, maar wij hadden een originele hechthouten.
Helaas wonen wij niet zo dicht bij het water, zodat het heen en weer slepen, achter de fiets, toch wel een probleem werd.
Ook zijn onze kinderen er inmiddels uitgegroeid, zodat wij het origineel (overigens niet zo kleurrijk als het model) verkocht hebben.

Optimist

Een bijzonder kleurrijk aandenken

 Zie ook het artikel uit de Modelbouwer

Naar boven


De Staverse Jol

De Staverse jol, zoals hier afgebeeld, is een z.g half model.
Eenvoudig te maken en een leuk cadeau voor een goede vriend of buur.
Zeker als deze een origineel bezit en je daar de maten van kunt opnemen.
Hiervoor is wat meer vakkennis nodig, maar in de bibliotheek zijn genoeg boeken te vinden die je kunnen helpen.

Staverse Jol
Een Staverse jol werd gebruikt voor de ansjovisvangst op de toenmalige Zuiderzee.
De netten zijn teer en elk uitsteeksel aan een schip kon de netten gemakkelijk stuk trekken.
Vandaar dat er geen zwaarden of andere uitstekende delen zijn,
die je wel op botters, hoekers, kwakken en hoogaarzen vindt.

Naar boven




De punter

Omdat ik nu bezig ben met radiografische besturing, gaat dit project even de ijskast in tot .......
Nederland kent vele kleine watertjes, waar het vervoer van goederen traditioneel met punters werd uitgevoerd.   Thans ben ik bezig met een houten punter, die zowel gezeild als gekloet kan worden.
Punter
Zoals al mijn projecten zal dit ook wel weer 5 jaar gaan duren voordat het in de vaart genomen gaat worden. Niet omdat het zoveel werk is, maar het ontbreekt vaak aan voldoende tijd om er voor te gaan zitten.
Dat punters niet alleen van hout gemaakt worden, bewijst de volgende foto, die gemaakt werd tijdens een uitje met het onderwijsteam verpleging van het Roc van Amsterdam

Zeilende Punter

Deze stalen punter staat in Noord-Holland ook bekend als koolvlet, en werden in latere tijden ook voorzien van een motor.    Belangstelling?

Voor echte zeilpunters kijk bij de vereniging "DE ZEILPUNTER"

  Naar boven


  Hieronder volgt nog wat meer recent werk

Als je 20 jaar lang modelbootjes bouwt en vele boeken en tekeningen bestudeerd hebt, dan wil je ook wel eens iets zelf ontwerpen.
De eerste keer dat ik dat gedaan heb, werd het een model van
een , zoals deze in de 17e en 18 e eeuw in gebruik waren.
Vergelijkbare sloepen vind je in Engeland en Ierland.
Pilot gigs zijn nog ranker en lichter uitgevoerd dan de kapiteinssloep.
Inmiddels heb ik er een aantal varianten van gebouwd, waaronder een met een sprietzeil.

Roei/ zeilboot ontwerpHet hierboven getoonde ontwerp is van een meer moderne snit en is een mengeling
van een zeilboot (BM) en een roeiboot (voor het binnen water)

Roei/ zeilboot basistekeningRoei/ zeilboot in aanbouwVoorzien van mooie kleuren is dit ook weer zo'n leuk model dat je gemakkelijk kunt maken
en dat voor de ontvanger een uniek stuk werk is.
Kompleet met hoosvat, roeiriemen en landvasten kan het zo weg varen.

Naar boven






   Kapiteinssloep



Het ontwerp heet officieel "new hope".
Terwijl er gekeken is naar de roeivaartuigen uit de 16e en 17e eeuw,
 is er voor de bouw een moderne werkwijze gebruikt, te weten: smalle latjes over een spantenmal.
 De echte spanten zijn er achteraf in gelamineerd.
 Lengte over alles: 25 centimeter.

Kapiteinssloep
Hier de tekening, hulpspanten en de eerste uitvoering van de kapiteinssloep.

Lees het artikel in de Modelbouwer

  Naar boven


Eens heel wat anders


Het zeilt wel, maar niet op water.

De ijszeiler is gemaakt van een tekening van de bekende DN = Detroit News ijszeiler

  IJszeiler

DN-IJszeiler

op de achtergrond een model tjasker

op de achtergrond de dory

 Zie mijn artikel in de Modelbouwer inclusief modeltekening/ model drawing

If the PDF does not work page 1 and page 2 of the article

Als de PDF niet werk pagina 1 en pagina 2 van het artikel



Naar boven


Drijfvuilvisvlet  van de gemeente  Amsterdam



Meer foto's More pictures

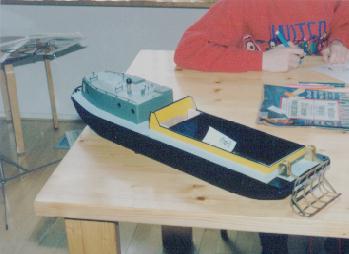

SR-34 model

Ir. van Pingen/ SR 34

Weer eens wat anders om te bouwen

Nog steeds niet af, maar wie weet

sr-34/ Ir van Pingen

Amsterdamse drijfvuilvisser

Inmiddels met andere kleuren, maar vaart nog steeds in 2003

Op het IJ in Amsterdam



Naar boven

Kotterjacht

Kotter Jacht

Kotter Jacht knikspant

Het interieur, zelfs met de kussens

zonder spiegel

Kotter Jacht halfmodel

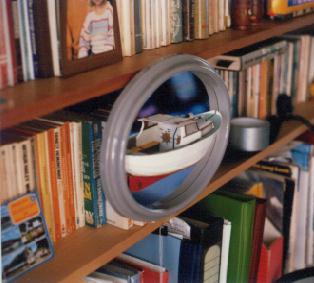

Kotter Jacht op spiegel

Opeens een hele boot

fraai effect van het gebruik van een spiegel

 Naar boven


Weer eens  een heel ander model  van een  jachtje



interieur motorbootje

buitenboordmotor

Interieur inclusief wasbak en kraantje

Zicht op de roerstand inclusief stoel

ms monpti

Lisse, ms monpti

Zij aanzicht

Monpti op de ringvaart bij Lisse

ms monpti in 1960

Johnson outboard

Het origineel in de jaren 1960-1970

Buitenboordmotor en achterbank


Naar boven
